Roller Special Seam Seam Welding.

Roller Special Seam Seam Welding.

Marchio:	Xingweihan
Numero di modello:	FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E
MOQ:	1
prezzo:	USD12000-USD13000
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	50 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE, RoHS, ISO

Nome prodotto:

Roller Special Seam Seam Welding.

Applicazione:

Saldatura dei connettori dell'acqua intrecciata

Funzione:

macchina del saldatore della cucitura

Tipo di macchina:

Saldatura semi-automatica della cucitura dritta

Parole chiave:

Saldatura a circolare semi -automatica

Materiale di saldatura:

Metallo del acciaio al carbonio di acciaio inossidabile

Tipo:

Saldatore di cucitura a stretta

Garanzia:

12 mesi di garanzia

Dopo il servizio di garanzia:

Supporto tecnico video, supporto online e pezzi di ricambio

Servizio post-vendita fornito:

Parti di ricambio gratuiti, installazione sul campo, messa in servizio e formazione

Imballaggi particolari:

Cassa in legno

Capacità di alimentazione:

50 set/mese

Descrizione del prodotto

Saldatrice a resistenza per connettori per WC semiautomatica Roller Special

Introduzione al prodotto:

La saldatrice a rulli a frequenza variabile in acciaio inossidabile ondulato è progettata per la saldatura di alta qualità di tubi flessibili in acciaio inossidabile ondulato e connettori per acqua intrecciati in acciaio inossidabile. L'apparecchiatura adotta un'avanzata tecnologia di controllo a conversione di frequenza, combinata con un bloccaggio meccanico di precisione e un sistema di rotazione automatica, per garantire stabilità e un preciso apporto di calore durante il processo di saldatura, evitando efficacemente difetti come la bruciatura del tubo ondulato o la saldatura incompleta. Il suo processo di saldatura automatizzato (carico e scarico manuale - bloccaggio e saldatura rotante automatici - recupero manuale del materiale) migliora significativamente l'efficienza produttiva garantendo al contempo la consistenza della saldatura, e il corpo stabile del peso di 1200 kg garantisce un'affidabilità a lungo termine. Il serbatoio esterno di stoccaggio dell'acqua consente il raffreddamento istantaneo dei componenti saldati, coprendo l'intera catena di processo dalla saldatura al post-trattamento, soddisfacendo i severi requisiti di tenuta e durata di vari connettori per acqua come lavastoviglie, rubinetti e lavatrici.

Caratteristiche:

1. Ottimizzazione della modalità di produzione della collaborazione uomo-macchina: l'apparecchiatura adotta una modalità di produzione collaborativa di "alimentazione manuale, saldatura automatica, estrazione e raffreddamento manuali del materiale". Questo progetto affida il processo principale di saldatura, altamente ripetitivo e preciso, all'automazione della macchina, lasciando il processo di carico e scarico che deve essere giudicato agli umani, sfruttando appieno i rispettivi vantaggi di umani e macchine. Pur garantendo la consistenza della qualità, raggiunge operazioni di linea di assemblaggio efficienti e fluide.

2. Il processo di saldatura principale di completa automazione: una volta che l'operatore completa l'alimentazione e avvia il programma, l'apparecchiatura eseguirà automaticamente una serie di azioni precise: in primo luogo, bloccare accuratamente il pezzo, quindi azionare il pezzo per ruotare a velocità costante e attivare la ruota di saldatura per una saldatura di alta qualità. L'intero processo non richiede l'intervento manuale, il che non solo riduce significativamente l'intensità del lavoro, ma elimina anche l'interferenza dei fattori umani sulla qualità della saldatura, garantendo la stabilità del ritmo di produzione e l'elevata consistenza dei prodotti.

3. Connessione senza soluzione di continuità tra raffreddamento esterno e processo di saldatura: il design del serbatoio di stoccaggio dell'acqua esterno indipendente consente al processo di raffreddamento della saldatura di operare in parallelo con l'unità di saldatura. Allo stesso tempo in cui l'operatore estrae il pezzo saldato completato, può posizionarlo nel serbatoio dell'acqua per il raffreddamento e l'apparecchiatura può immediatamente avviare il ciclo successivo di attività di saldatura. Questo design evita il tempo di attesa che può essere causato dal sistema di raffreddamento integrato, ottimizza l'intero processo di produzione e migliora il tasso di utilizzo complessivo dell'apparecchiatura.

Parametri tecnici:

Modello Articolo	Unità	FN-80-H	FN-100-H	FN-160-H	FN-100-E	FN-160-E
Potenza nominale	KVA	80	100	160	100	160
Tensione in ingresso	V	380	380	380	380	380
Frequenza	Hz	50	50	50	50	50
Corrente di cortocircuito max.	KA	26	30	40	30	40
Corsa di lavoro	mm	100	100	100	100	100
Efficienza di saldatura	m/min	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9
Forza max.	N	6000	6000	7800	6000	7800
Capacità di saldatura max.	mm	1.2+1.2	1.5+1.5	2.0+2.0	1.5+1.5	2.0+2.0
Potenza motore	W	550	750	750	750	400
Consumo di raffreddamento	L/min	8	8	10	8	10
Peso	Kg	380	510	630	530	700

Strutture generali:

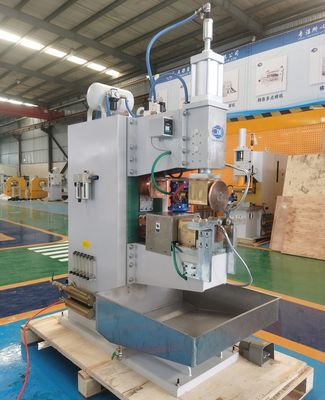

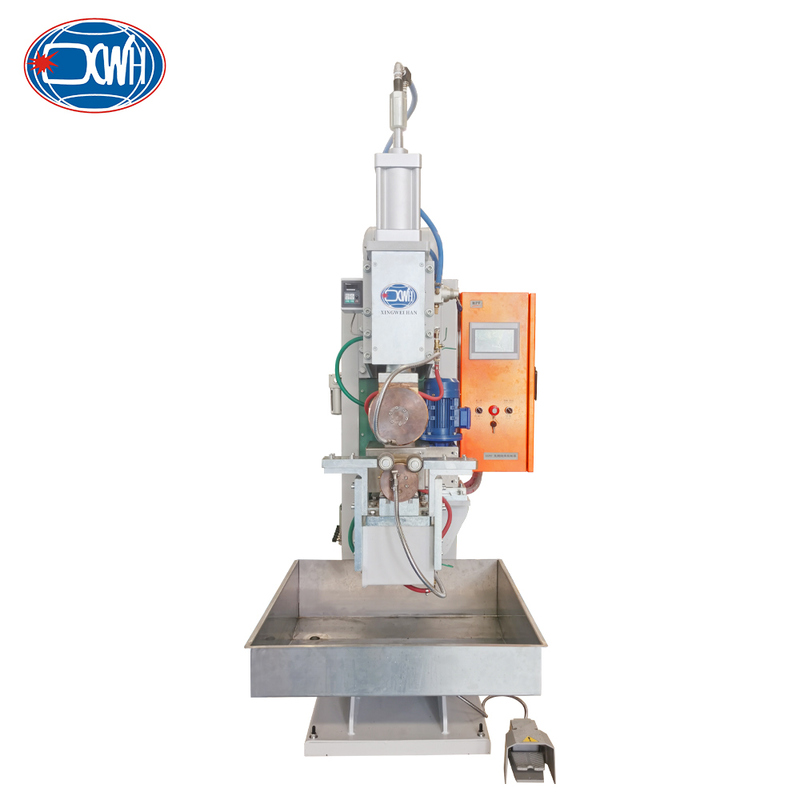

Roller Special Seam Seam Welding. 0

Roller Special Seam Seam Welding. 1

Immagini dettagliate:

Roller Special Seam Seam Welding. 2

Processo di automazione efficiente:L'automazione integrata è al centro di questa soluzione, gestendo i compiti di precisione di bloccaggio, rotazione e saldatura. Limitando l'intervento manuale alla gestione della movimentazione dei materiali, il sistema elimina efficacemente le variazioni e accelera il ciclo di produzione.

Roller Special Seam Seam Welding. 3

Raffreddamento efficiente post-saldatura:Il serbatoio dell'acqua esterno dedicato consente di spostare i componenti direttamente dalla saldatura al raffreddamento senza indugio. Questo elimina un potenziale collo di bottiglia, ottimizza il ritmo di produzione e contribuisce a un aumento significativo dell'efficienza operativa complessiva.

Roller Special Seam Seam Welding. 4

Serbatoi di stoccaggio del gas: Una caratteristica fondamentale di questa macchina è il suo serbatoio di stoccaggio del gas integrato. Attenua efficacemente le variazioni di pressione del gas, garantendo una consistenza costante nella forza di saldatura applicata. Questo miglioramento è fondamentale per mantenere un controllo preciso sull'intero processo di saldatura.

Roller Special Seam Seam Welding. 5

Design del sistema idrico orientato ai servizi:Per garantire la funzionalità a lungo termine, tutte le parti a contatto con l'acqua sono trattate superficialmente per la resistenza alla corrosione. Inoltre, lo scarico dell'acqua viene incanalato attraverso un'uscita dedicata al serbatoio. Questo design intenzionale fornisce un chiaro punto di osservazione per il flusso dell'acqua, consentendo di osservare e affrontare prontamente eventuali ostruzioni, semplificando così la manutenzione.

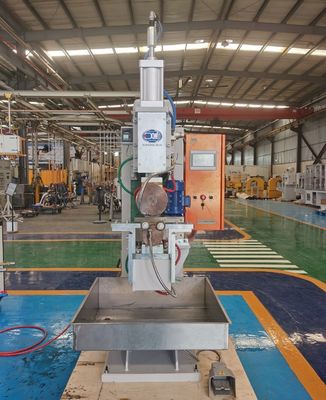

Immagini della scena:

Roller Special Seam Seam Welding. 6

Applicazione:

Prima della saldatura:

Roller Special Seam Seam Welding. 7

Roller Special Seam Seam Welding. 8

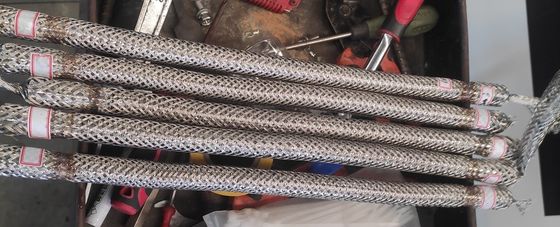

Dopo la saldatura:

Roller Special Seam Seam Welding. 9

Roller Special Seam Seam Welding. 10

Diversi tipi di saldatrici a giunzione:

Saldatrice automatica a giunzione orizzontale:La saldatrice a giunzione è progettata principalmente per la saldatura di ammortizzatori o tubi cilindrici a pistone. È un'apparecchiatura di saldatura automatica utilizzata per la saldatura di giunti circolari e anulari, ampiamente utilizzata per la saldatura di vari materiali metallici con requisiti di tenuta, tra cui acciaio inossidabile, acciaio a basso tenore di lega, alluminio, ferro e altre leghe. Completa principalmente la saldatura ruotando l'elettrodo per far ruotare il pezzo.

FAQ:

1. Quando è possibile organizzare la spedizione?
La spedizione è prevista 15 giorni dopo aver ricevuto il deposito, ma le macchine personalizzate dovrebbero impiegare più di 25 giorni.

2. Ispezionate i prodotti finiti?
Sì, ogni fase dei prodotti di produzione verrà sottoposta a ispezione dal dipartimento QC prima della spedizione.

3. Siete una fabbrica?
Sì, siamo una fabbrica, tutte le macchine sono realizzate da noi stessi e possiamo fornire un servizio di personalizzazione in base alle vostre esigenze.

4. Come acquistare la vostra saldatrice a punti?
Vi preghiamo di inviarci una richiesta alla nostra e-mail e vi forniremo una PI per inviarci il pagamento.

5. Come contattarvi?
Puoi inviarci una mail e chiamarci.

6. Come mi consegnerete la merce?
Spediamo sempre per via aerea e marittima nel frattempo.

7. Come sono gli imballaggi per il trasporto? È possibile danneggiare la macchina durante il trasporto?
Abbiamo una ricca esperienza nel trasporto internazionale. Tutti gli imballaggi sono in cartone extra spesso riempito con schiuma protettiva in PE e membrana impermeabile. Non si sono verificati danni durante il trasporto fino ad ora.

8. Che tipo di pagamento accettate?
T/T, Western Union, PayPal, .L/C, D/A, ecc.

Profilo aziendale:

Articolo/Modello		DN-40	DN-63	D(T)N-80	D(T)N-100	D(T)N-125	D(T)N-160	D(T)N-200
Potenza nominale al 50%	KVA	40	63	80	100	125	160	200
Potenza primaria nominale	V	380	380	380	380	380	380	380
Tensione secondaria	V	5.2	6.7	7.9	8.3	8.6	9.1	10.6
Frequenza nominale	HZ	50/60	50/60	50/60	50/60	50/60	50/60	50/60
Corrente di cortocircuito max.	KA	14	15	16	18	20	28	34
Potenza di saldatura max.	KVA	62	86	170	280	300	330	410
Gola	MM	500	500	630	630	630	630	630
Forza max. agli elettrodi	N	6000	6000	10000	10000	10000	12000	12000
Corsa di lavoro	MM	20	20	30	40	40	50	50
Consumo di acqua di raffreddamento 2,5 bar	L/min	6	6	8	8	8	10	10
Elettrodi tlp	MM	Φ13*45	Φ13*45	Φ16*45	Φ16*45	Φ16*45	Φ20*45	Φ20*45
Bracci	MM	Φ50*150	Φ50*150	Φ80*220	Φ80*220	Φ80*220	Φ80*220	Φ80*220
Piastra di bloccaggio di proiezione	MM	125*125	125*125	200*200	200*200	200*200	200*200	200*200
Capacità di saldatura max. acciaio A3	MM	2.5+2.5	3+3	4+4	4.5+4.5	5+5	5+5	6+6

Modello Articolo	Unità	FN-80-H	FN-100-H	FN-160-H	FN-100-E	FN-160-E
Potenza nominale	KVA	80	100	160	100	160
Tensione in ingresso	V	380	380	380	380	380
Frequenza	Hz	50	50	50	50	50
Corrente di cortocircuito max.	KA	26	30	40	30	40
Corsa di lavoro	mm	100	100	100	100	100
Efficienza di saldatura	m/min	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9	0.7-3.9
Forza max.	N	6000	6000	7800	6000	7800
Capacità di saldatura max.	mm	1.2+1.2	1.5+1.5	2.0+2.0	1.5+1.5	2.0+2.0
Potenza motore	W	550	750	750	750	400
Consumo di raffreddamento	L/min	8	8	10	8	10
Peso	Kg	380	510	630	530	700
