| Luogo di origine: | Cina |
|---|---|
| Marca: | XWH |
| Numero di modello: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | USD4500-USD6000 |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 serie/mese |
| Certificazione: | CE | Nome del prodotto: | Macchina della saldatura a rilievo |
|---|---|---|---|
| Applicazione: | Macchine per saldare fogli galvanizzati | Funzione: | saldatura di resistenza |
| Tipo di macchina: | Saldatrice del pedale | Caratteristica: | Alta efficienza |
| Materiale di saldatura: | Acciaio Rame Alluminio | Capacità di saldatura massima: | 6+6 mm |
| Servizio post-garanzia: | Supporto tecnico video, supporto online e ricambi | Servizio post-vendita: | Parti di ricambio gratuite, installazione sul campo, messa in servizio e formazione |
| Evidenziare: | Saldatura a punto orizzontale,Macchine per saldatura a punto di fogli galvanizzati,Macchine per saldatura a punti di proiezione galvanizzata |
||

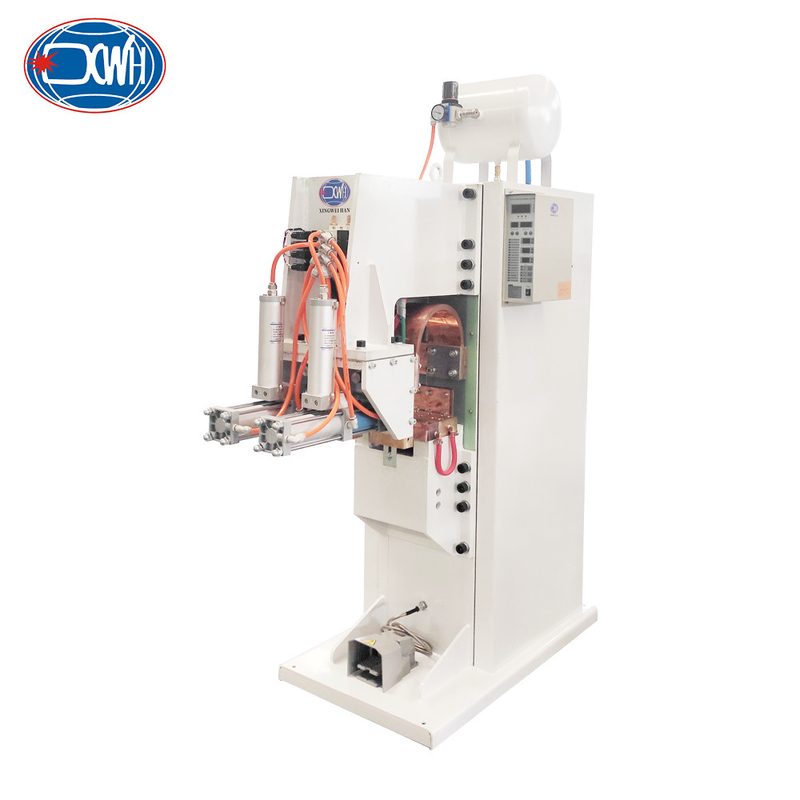

Macchine per saldatura a punti di proiezione di fogli galvanizzati per saldatura orizzontale
Descrizione del prodotto
Principio di azione di saldatura della macchina di saldatura a foglia di metallo: premere il pulsante di avvio e l'azione dell'apparecchiatura verrà completata dal controller di saldatura senza intervento manuale.Fino al completamento del punto di saldatura. Ogni testa di saldatura completa la saldatura a proiezione di 4 punti di saldatura. Un totale di 8 sporgenze sono state saldate in un processo di fissaggio. Facile per garantire la qualità di saldatura di ogni punto di saldatura.La pressione di saldatura e la corrente di saldatura di ciascuna testa di saldatura sono regolabili in modo indipendente.
La direzione di movimento di ciascuna testa di saldatura è orizzontale e i punti di saldatura trasversali possono essere saldaturi.ottenere una saldatura efficiente quando l'installazione è scomodo.
Parametri tecnici
| Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacità di saldatura Acciaio A3 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Vantaggi
1Il corpo è progettato per la resistenza agli urti, alla resistenza sismica e ad alta rigidità, ed è finemente lavorato per soddisfare l'installazione e la resistenza al carico di ogni componente.Molte costole di rinforzo sono state saldate all'interno del telaio per garantire la rigidità dell'attrezzatura e una deformazione minima durante il processo di saldatura, garantendo la stabilità della saldatura e la sicurezza dell'uso manuale.
2L'elettrodo superiore è pressurizzato da una bombola a pressione gas-liquido, rendendo la regolazione della pressione conveniente e precisa.
3. Il serbatoio di riserva dedicato per le macchine di saldatura è utile per ridurre la fluttuazione della pressione di saldatura e garantire la stabilità della forza di saldatura;
4L'elettrodo superiore si muove orizzontalmente avanti e indietro, e la corsa di saldatura e la corsa di funzionamento del pezzo sono indipendenti, mentre l'elettrodo inferiore è fisso; Facile da usare.
Struttura del prodotto

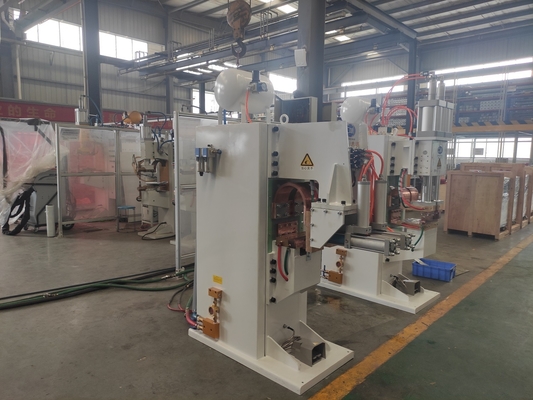

Immagini
Applicazione
