| Luogo di origine: | La CINA |
|---|---|
| Marca: | XWH |
| Numero di modello: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | USD70000-USD90000 |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 insiemi/mese |
| Certificazione: | CE | Nome del prodotto: | Saldatore automatico |
|---|---|---|---|
| Materiale di saldatura: | Acciaio inossidabile di alluminio del metallo della lega | Funzione: | Per i motori ed i gruppi elettrogeni di saldatura |
| Tipo di macchina: | multi macchina capa della saldatura a punti | Applicazione: | Saldatura della lamiera sottile |
| Parola chiave: | Saldatrice del punto | Caratteristica: | Saldatrice fissa |
| Servizio post-garanzia: | Video supporto tecnico, supporto online e pezzi di ricambio | Servizio post-vendita: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
| Evidenziare: | Saldatore automatico in acciaio inossidabile,Macchine di saldatura automatiche a punti multipli |
||
Apparecchiature di saldatura in acciaio inossidabile
Introduzione del prodotto

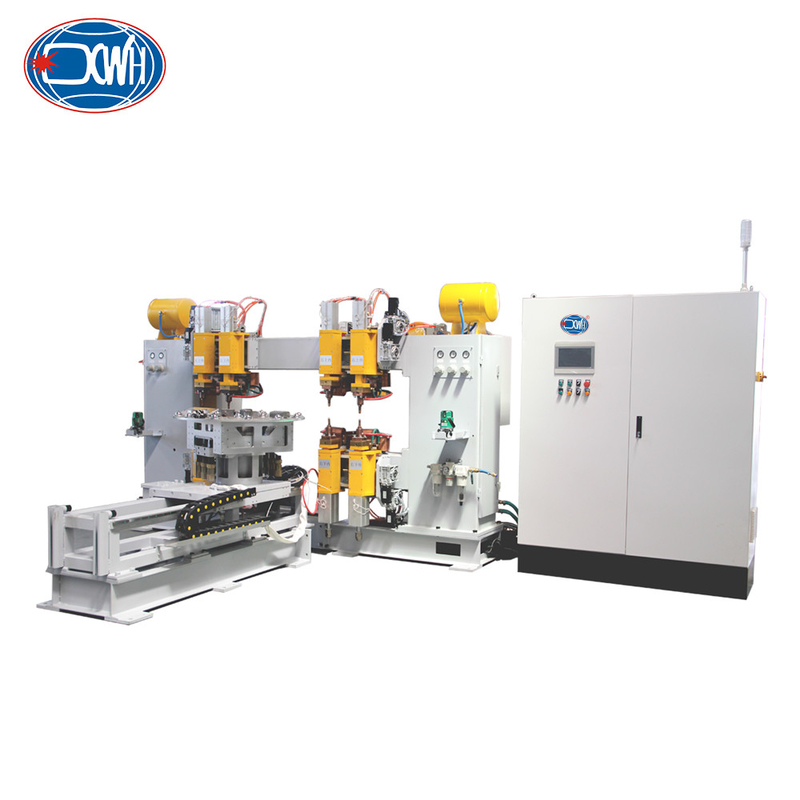

Saldatrice automatica multipunto per anelli circolari/saldatrice a tenuta integrale per conchiglie di strumenti, appositamente progettata per la saldatura di parti speciali di motori e gruppi elettrogeni.La macchina di saldatura multi-testa ha una qualità di saldatura stabile, semplice funzionamento, manutenzione conveniente e sostituzione rapida e conveniente degli elettrodi.
Parametri tecnici
| Modelli/oggetto | DN ((B) - 100 | D(N) B--160 | D(N) B--200 | D(N) B-250 |
| Potenza nominale (KVA) | 100 | 160 | 200 | 250 |
| Input di potenza (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente di cortocircuito massima (KA) | 30 | 40 | 40 | 45 |
| Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo ((MM) | 450 | 450 | 450 | 500 |
| Corso di lavoro ((MM) | 80 | 80 | 80 | 80 |
| Consumo di raffreddamento ((L/min) | 20 | 20 | 20 | 20 |
| Capacità di saldatura massima (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantaggi
1. per la saldatura di 6 punti della sezione retta del pezzo vengono utilizzate due serie di sistemi di saldatura,96 punti di saldatura sul cerchio interno della sezione retta e 144 punti di saldatura sul cerchio esterno della sezione di arco del pezzo da lavorare. Due serie di impianti di saldatura vengono utilizzati per saldare 6 punti di saldatura sulla sezione retta.il meccanismo di rotazione di indicizzazione ruota verso la prossima serie di punti di saldatura per saldare il pezzo. Questa modalità di meccanismo può raggiungere l'automazione, ridurre l'intensità del lavoro e garantire la coerenza dei punti di saldatura;
2. Il circuito principale adotta un modulo IGBT ad alta potenza raffreddato ad acqua, che ha una forte potenza, stabilità e affidabilità, e il distributore d'acqua può essere installato all'esterno dell'attrezzatura;
3Tutti i componenti del circuito idrico sono realizzati in rame e acciaio inossidabile e sono dotati di un display visivo del flusso idrico per visualizzare la situazione del flusso idrico;
4. L'operazione è controllata da un interruttore manuale, che ha un'elevata efficienza di produzione e una bassa intensità di lavoro;
Struttura principale

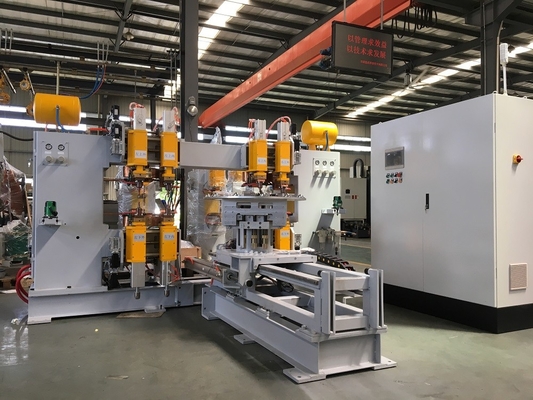

Immagini di riferimento
Applicazione
Requisiti tecnici per la saldatura del prodotto
1) Materiale di saldatura: piastra in acciaio inossidabile di 1,5 mm + striscia di acciaio inossidabile di spessore 10 mm e larghezza 15 mm + piastra in acciaio inossidabile di 1,5 mm.
2) Punti di saldatura: come mostrato di seguito, ci sono 96 punti per l'anello interno, 144 punti per l'anello esterno e 6 punti per il segmento rettilineo, con un totale di 24 cerchi
