| Luogo di origine: | La CINA |
|---|---|
| Marca: | XWH |
| Numero di modello: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | USD70000-USD90000 |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 insiemi/mese |
| Certificazione: | CE | Nome del prodotto: | macchina della saldatura a punti automatica |
|---|---|---|---|
| Materiale di saldatura: | Acciaio inossidabile | Funzione: | Per i motori ed i gruppi elettrogeni di saldatura |
| Tipo di macchina: | Multi macchina automatica della saldatura a punti | Applicazione: | Saldatura della lamiera sottile |
| Parola chiave: | Saldatrice del punto | Caratteristica: | Saldatura a punti di proiezione |
| Servizio post-garanzia: | Video supporto tecnico, supporto online e pezzi di ricambio | Servizio post-vendita: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
| Evidenziare: | Saldatrici a punti in alluminio a 3 fasi,Saldatrici automatiche a punto in alluminio |
||

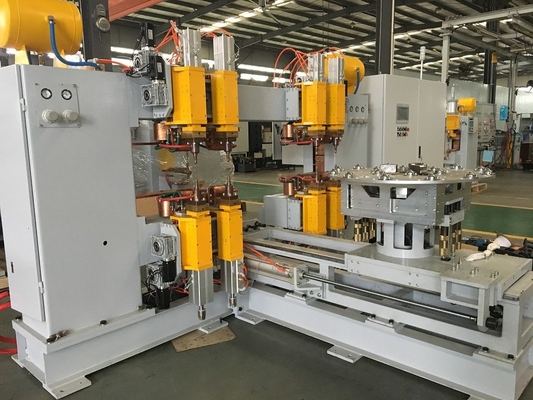

Saldatore in 3 fasi di alluminio Saldatori a punti Multi-Head Saldatore a punti Automatico
Introduzione del prodotto
Saldatrice automatica multipunto per anelli circolari/saldatrice a tenuta integrale per conchiglie di strumenti, appositamente progettata per la saldatura di parti speciali di motori e gruppi elettrogeni.La macchina di saldatura multi-testa ha una qualità di saldatura stabile, semplice funzionamento, manutenzione conveniente e sostituzione rapida e conveniente degli elettrodi.
Parametri tecnici
| Modelli/oggetto | DN ((B) - 100 | D(N) B--160 | D(N) B--200 | D(N) B-250 |
| Potenza nominale (KVA) | 100 | 160 | 200 | 250 |
| Input di potenza (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente di cortocircuito massima (KA) | 30 | 40 | 40 | 45 |
| Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo ((MM) | 450 | 450 | 450 | 500 |
| Corso di lavoro ((MM) | 80 | 80 | 80 | 80 |
| Consumo di raffreddamento ((L/min) | 20 | 20 | 20 | 20 |
| Capacità di saldatura massima (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantaggi
1Gli elettrodi superiore e inferiore sono pressurizzati da un cilindro, rendendo la regolazione della pressione conveniente e precisa;
2. per la saldatura di 6 punti della sezione retta del pezzo vengono utilizzate due serie di sistemi di saldatura,96 punti di saldatura sul cerchio interno della sezione retta e 144 punti di saldatura sul cerchio esterno della sezione di arco del pezzo da lavorare. Due serie di impianti di saldatura vengono utilizzati per saldare 6 punti di saldatura sulla sezione retta.il meccanismo di rotazione di indicizzazione ruota verso la prossima serie di punti di saldatura per saldare il pezzo. Questa modalità di meccanismo può raggiungere l'automazione, ridurre l'intensità del lavoro e garantire la coerenza dei punti di saldatura;
3. adottando una valvola solenoide diretta per accelerare la velocità di reazione, aumentare significativamente la velocità di funzionamento della testa di pressione superiore e ridurre la perdita di flusso d'aria;
Struttura principale
Immagini di riferimento
Applicazione
Requisiti tecnici per la saldatura del prodotto
1) Materiale di saldatura: piastra in acciaio inossidabile di 1,5 mm + striscia di acciaio inossidabile di spessore 10 mm e larghezza 15 mm + piastra in acciaio inossidabile di 1,5 mm.
2) Punti di saldatura: come mostrato di seguito, ci sono 96 punti per l'anello interno, 144 punti per l'anello esterno e 6 punti per il segmento rettilineo, con un totale di 24 cerchi
