Luogo di origine: | Cina |
---|---|
Marca: | XWH |
Numero di modello: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD13500-USD16500 |
Imballaggi particolari: | Caso di legno |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 50 insiemi/mese |
Certificazione: | CE | Nome di prodotto: | Macchina della saldatura a punti del visualizzatore digitale |
---|---|---|---|
Applicazione: | Industria automobilistica | Funzione: | Saldatura della lamiera sottile |
Tipo della macchina: | Saldatrice di resistenza | Caratteristica: | Saldatrice fissa |
Materiale di saldatura: | Acciaio Rame Alluminio | Max. Welding Capacity: | 6+6mm |
Dopo servizio della garanzia: | Video supporto tecnico, supporto online e pezzi di ricambio | Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
Evidenziare: | Macchina della saldatura a punti 250KVA,macchina della saldatura a punti di 6+6mm,Saldatrice pneumatica di resistenza |
Macchina fissa pneumatica della saldatura a punti dell'invertitore della proiezione della stampa di resistenza
Descrizione di prodotto
La macchina fissa a frequenza media della saldatura a punti di serie di D (t) N.B.: è divisa nella saldatura a rilievo, nella saldatura a punti e nelle macchine di saldatura a rilievo del punto secondo il loro uso. La pressione pneumatica si applica e l'elettrodo superiore alza ed abbassa verticalmente. Ogni modello ha le caratteristiche della struttura semplice e compatta, del romanzo e di bello aspetto, della prestazione stabile, dell'uso sicuro ed affidabile, dell'alta efficienza e del risparmio energetico. È un apparecchio per saldare che non muove la saldatrice, ma muove il pezzo in lavorazione. Pricipalmente è usato per la saldatura dell'acciaio a basso tenore di carbonio, piatto d'acciaio rivestito, piatto di alluminio e dell'acciaio inossidabile, ecc, una saldatrice con la funzione della saldatura a rilievo può anche saldare le parti e le componenti standard. Lo spessore del acciaio al carbonio saldato è generalmente 0.5+0.5-6+6 (millimetro) (secondo le specifiche trattate della saldatura a punti). È ampiamente usato nelle industrie quali i veicoli, l'aviazione, il macchinario, la costruzione, i gabinetti, i prodotti metallici e gli elettrodomestici.
Parametri tecnici
Modelli degli oggetti | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Potere stimato (KVA) | 100 | 160 | 200 | 250 |
Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corrente massima di cortocircuito (KA) | 30 | 35 | 40 | 45 |
Duty cycle (%) | 50 | 50 | 50 | 50 |
Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 450 | 500 |
Corsa avanti (millimetri) | 80 | 80 | 80 | 80 |
Consumo di raffreddamento (l/min) | 20 | 20 | 20 | 20 |
Capacità di saldatura massima (millimetri) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Caratteristiche
1. La parte superiore della struttura della macchina e lato negativo stabili degli elettrodi applicano il modo di pressione con il colpo di aiuto. L'efficienza di saldatura è molto più alta.
2. Il trasformatore della saldatrice adotta la saldatrice speciale della resistenza, il silicio che la fetta d'acciaio è descritta di alto magnetico: il raffreddato ad acqua interno con forza; più forte potere ed alto rapporto di dovere.
3. Controllato dal microcomputer e dalla latta ha conservato al massimo 16 insiemi delle regolazioni di saldatura, che è abbastanza conveniente per i generi differenti di strati di saldatura.
4. Ampiamente applicabile a fabbricazione dell'automobile, produzione delle applicazioni della casa, montaggi dell'hardware ecc.
Struttura di prodotto
Rispetto alla saldatrice comune della resistenza di CA, il saldatore a punti di MF presenta i seguenti vantaggi:
①Il rifornimento di alimentazione in ingresso di entrata è 380V trifase, con consumo di energia trifase equilibrato ed il grado di utilizzazione stesso di alto potere. Adotta la rettifica incontrollata a onda intera trifase, con un fattore di alto potere stesso di oltre 0,9%.
②Nelle stesse circostanze, il volume del trasformatore di frequenza intermedia notevolmente è ridotto; dovuto la sue alta frequenza di lavoro, perdite basse ed alta efficienza.
③La corrente di saldatura della saldatrice di frequenza intermedia è CC continua, senza effetto di incrocio corrente zero, con il calore molto concentrato e l'input di calore stabile di saldatura. Il tempo di saldatura può essere accorciato e l'effetto economizzatore d'energia è significativo; Nessun impatto del picco di corrente di CA, spruzzo di saldatura basso ed inoltre prolunga il tempo di impiego dell'elettrodo; L'induttanza del suo circuito secondario non ha quasi effetto sulla corrente di saldatura di CC e non c'è perdita secondaria della reattanza del circuito.

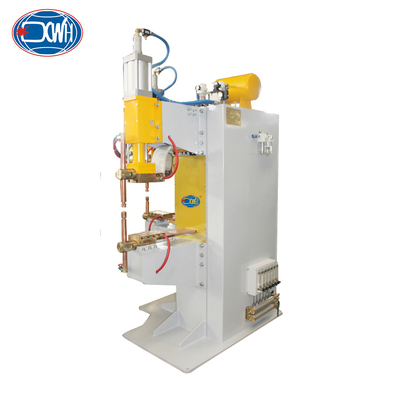

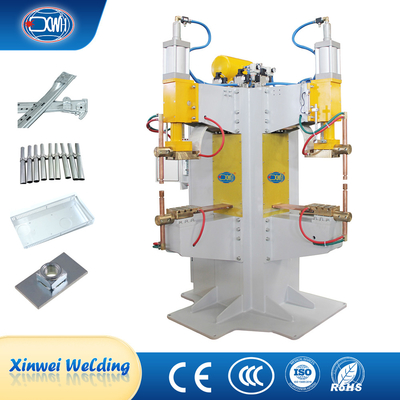

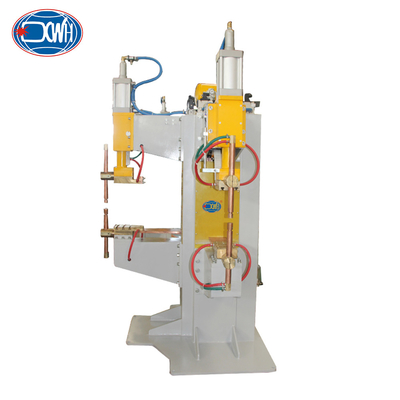

Immagini
Applicazione
Modelli degli oggetti | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Potere stimato (KVA) | 100 | 160 | 200 | 250 |
Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corrente massima di cortocircuito (KA) | 30 | 35 | 40 | 45 |
Duty cycle (%) | 50 | 50 | 50 | 50 |
Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 450 | 500 |
Corsa avanti (millimetri) | 80 | 80 | 80 | 80 |
Consumo di raffreddamento (l/min) | 20 | 20 | 20 | 20 |
Capacità di saldatura massima (millimetri) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
