Luogo di origine: | La CINA |
---|---|
Marca: | XWH |
Numero di modello: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD11500-USD15500 |
Imballaggi particolari: | Scatola di legno |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 50 insiemi/mese |
Certificazione: | CE | Nome di prodotto: | Macchina automatica della saldatura a punti del corpo |
---|---|---|---|
Applicazione: | Industria automobilistica | Funzione: | Punto Weldinng della lamiera sottile |
Tipo della macchina: | Saldatrice di resistenza | Caratteristica: | Saldatrice fissa |
Materiale di saldatura: | Acciaio Rame Alluminio | Max. Welding Capacity: | 6+6mm |
Dopo servizio della garanzia: | Video supporto tecnico, supporto online e pezzi di ricambio | Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
Evidenziare: | Saldatore a punti di alluminio di resistenza,Saldatore a punti di resistenza del perno del dado,saldatrici industriali 3phase |

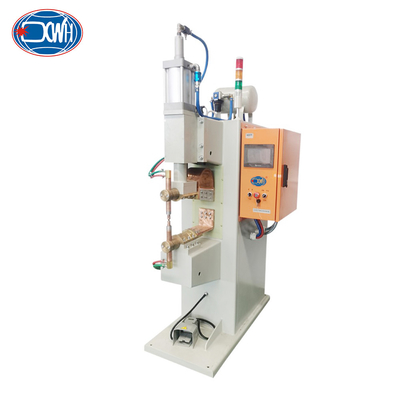

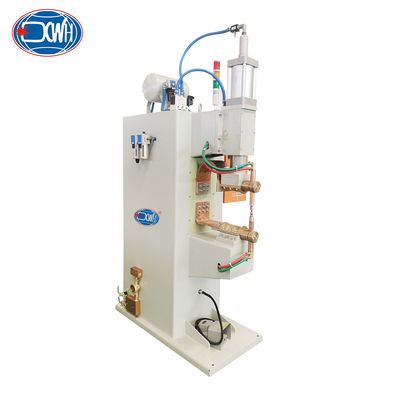

Saldatore a punti industriale di alluminio di resistenza delle saldatrici del perno del dado di CC di CA
Descrizione di prodotto
La macchina fissa fissa di saldatura a punti pricipalmente consiste del corpo, il meccanismo di saldatura di pressione, il trasformatore, le piattaforme superiori e più basse della saldatura a rilievo (macchina speciale della saldatura a rilievo), i corpi di saldatura superiori e più bassi del braccio (macchina speciale di saldatura a punti), il sistema del circuito di aria (pressione), sistema, regolatore e pedale del circuito dell'acqua (raffreddarsi). La macchina della saldatura a punti della proiezione del punto fisso di serie di DTN è una saldatrice a doppio scopo prodotta dalla nostra società, pricipalmente usata per la saldatura l'acciaio a basso tenore di carbonio, l'acciaio inossidabile e degli alcuni metalli non ferrosi. Può anche raggiungere la saldatura fra i piatti, fra le lamiere ed i dadi della saldatura a rilievo - e - bulloni.
Parametri tecnici
Modelli degli oggetti | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Potere stimato (KVA) | 100 | 160 | 200 | 250 |
Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corrente massima di cortocircuito (KA) | 30 | 35 | 40 | 45 |
Duty cycle (%) | 50 | 50 | 50 | 50 |
Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 450 | 500 |
Corsa avanti (millimetri) | 80 | 80 | 80 | 80 |
Consumo di raffreddamento (l/min) | 20 | 20 | 20 | 20 |
Capacità di saldatura massima (millimetri) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Caratteristiche
1. Corpo: Fatto dei piatti d'acciaio che sono piegati e saldati complessivamente, con buona rigidità, la struttura ad alta resistenza e ragionevole ed il bello aspetto.
2. Meccanismo di saldatura di pressione: Adozione della qualità affidabile e stabile delle componenti di ADK; Il cilindro adotta un barilotto di cilindro della lega di alluminio, con una superficie resistente all'uso e un tempo di impiego lungo; La corsa avanti è regolabile, facendo uso delle rotaie di guida lineari per orientamento, con alta precisione e tempo di impiego lungo.
3. Trasformatore di saldatura: Il trasformatore di saldatura è un tipo trifase delle coperture, epossiresina di vuoto ha sigillato, con la bobina primaria che sono una bobina del disco e la bobina secondaria che è un tubo rettangolare specialmente fatto che inoltre serve da dispositivo di raffreddamento ad acqua.
4. Componenti: La macchina della saldatura a rilievo consiste di una piattaforma di saldatura a rilievo, di un supporto di elettrodo e di una testa superiori e più bassi dell'elettrodo della saldatura a rilievo. L'acqua è fornita internamente per raggiungere il raffreddamento sufficiente della testa dell'elettrodo. Le piattaforme superiori e più basse della saldatura a rilievo sono collegate al secondario del trasformatore di saldatura con le strisce di rame molli per formare un percorso corrente di saldatura. Gli utenti possono preparare i vari formulari degli elettrodi della saldatura a rilievo secondo i requisiti differenti dei pezzi in lavorazione della saldatura a rilievo raggiungere la funzione della saldatura a rilievo.

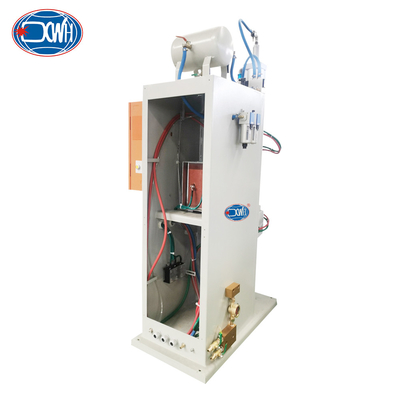

Struttura di prodotto
Immagini

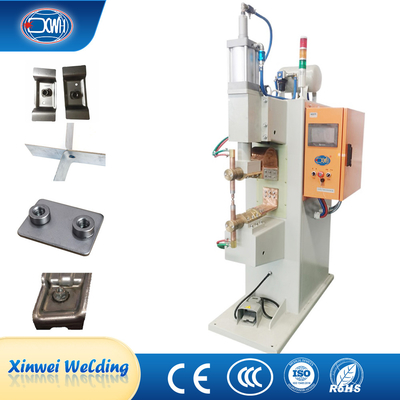

Applicazione
Modelli degli oggetti | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
Potere stimato (KVA) | 100 | 160 | 200 | 250 |
Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corrente massima di cortocircuito (KA) | 30 | 35 | 40 | 45 |
Duty cycle (%) | 50 | 50 | 50 | 50 |
Forza massima (N) | 6000 | 6000 | 10000 | 15000 |
Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 450 | 500 |
Corsa avanti (millimetri) | 80 | 80 | 80 | 80 |
Consumo di raffreddamento (l/min) | 20 | 20 | 20 | 20 |
Capacità di saldatura massima (millimetri) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
