Marchio: | XWH |
Numero di modello: | DN2 |
MOQ: | 1 insieme |
prezzo: | $6000 - $6500.00 |
Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di approvvigionamento: | 500 insieme/insiemi alla settimana |
Descrizione del prodotto

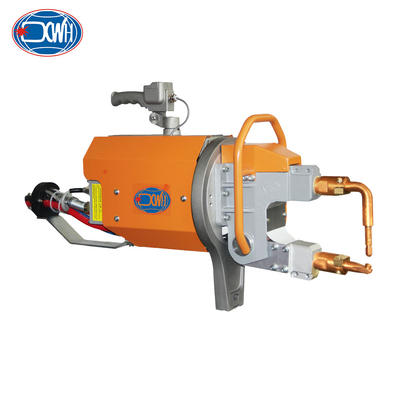

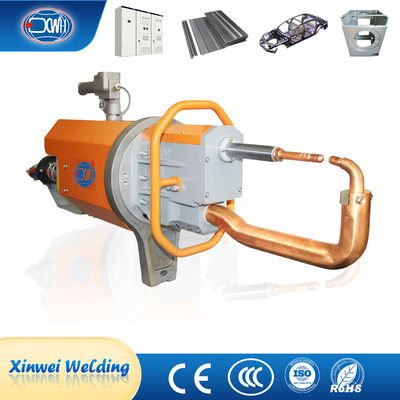

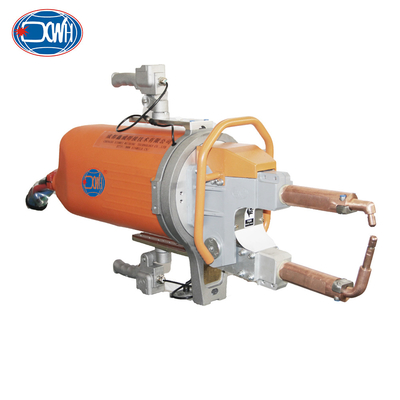

La macchina portatile di saldatura a punto adotta un design modulare, integrando trasformatori di saldatura, cilindri, valvole solenoidi, distributori di acqua e gas, anelli rotanti e barre di sospensione,sistemi di bilanciamentoIl circuito elettrico principale adotta un ingresso trifase AC 380V/50HZ,che passa attraverso il silicio controllabile nel regolatore e poi al trasformatoreDopo essere stata ridotta la tensione dal trasformatore, l'uscita secondaria è di bassa tensione (4.75-10V) e di grande corrente (12-20KA) tra gli elettrodi.Il regolatore regola l'angolo di conduzione del silicio controllabile per regolare la corrente di uscita del trasformatore per soddisfare i requisiti delle specifiche di saldatura.
Articolo/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
potenza a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
Tensione di scarico secondaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
tensione a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
Distanza tra le braccia | MM |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
Forza massima agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.colpo | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
Lunghezza massima del braccio | MM | 500 | 500 | 600 | 500 | 600 | 500 |
Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Caduta della pressione dell'acqua di raffreddamento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
Flusso di acqua di raffreddamento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1) La pinza di saldatura della saldatrice portatile pesa circa 80 kg ed è facile da usare;
2) L'apparecchiatura può essere spostata liberamente per soddisfare le esigenze di diverse posizioni di saldatura; facile funzionamento
3) Il cavo di rilevamento è un cavo ad acqua e è sospeso da un bilanciatore di molla, che lo rende facile da usare;
4) Il meccanismo di rotazione del disco rotante adotta cuscinetti a sfera, che sono flessibili nella rotazione e resistenti quasi senza usura.Il dispositivo di regolazione dell'equilibrio anteriore e posteriore e il dispositivo di blocco del freno sono facili e veloci da usare, sicuri e affidabili.
Applicazione:
La macchina di saldatura a punto portatile è ampiamente utilizzata nella produzione di automobili, manutenzione, elettrodomestici, porte e finestre, agricoltura,industria siderurgica edilizia e altre industrie metalmeccaniche.
Strutture generali
Armi a elettrodi multipli
Utilizzo e installazione
Immagini
