| Luogo di origine: | La Cina |
|---|---|
| Marca: | XWH |
| Certificazione: | CE |
| Numero di modello: | DN2 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $4500- $6000.00 |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 500 insieme/insiemi alla settimana |

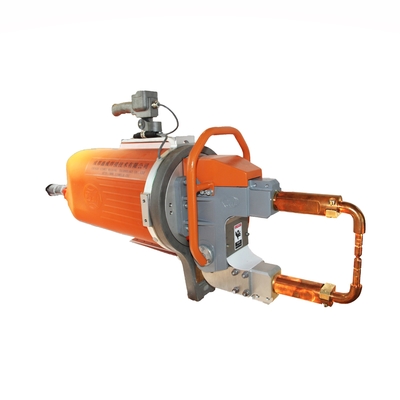

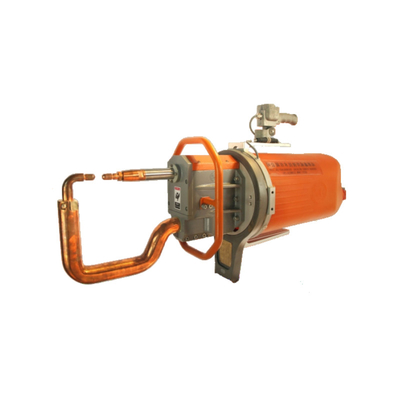

| Nome di prodotto: | macchina pratica della saldatura a punti | Applicazione: | produzione automobilistica |
|---|---|---|---|
| Caratteristica: | Attrezzatura della saldatura a punti di resistenza | MOQ: | 1 insieme |
| Max. Welding Thickness: | 5+5 millimetri | Dopo servizio della garanzia: | Supporto tecnico video, supporto online e parti di ricambio |
| Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi | ||
| Evidenziare: | Saldatore a punti portatile 31KVA,Automobile che fabbrica saldatore a punti portatile,Macchina portatile della saldatura a punti 40KVA |
||
Descrizione di prodotto
La macchina portatile della saldatura a punti usa il calore della resistenza generato dalla corrente che attraversa il gruppo saldato come fonte di calore per la saldatura sotto pressione. Pricipalmente usato per saldatura a punti delle parti d'acciaio a basso tenore di carbonio delle strutture sottili del piatto.
Le macchine portatili della saldatura a punti generalmente sono sospese nell'aria e sono collegate alle tenaglie di saldatura attraverso i cavi flessibili. Le tenaglie di saldatura della macchina portatile della saldatura a punti hanno varie forme strutturali da scegliere da, in modo dalla macchina portatile della saldatura a punti ha una forte adattabilità per i grandi pezzi in lavorazione che sono inopportuni da muoversi, i pezzi in lavorazione con le forme complesse, o i pezzi in lavorazione che devono essere attaccati sul dispositivo per saldatura a punti. Nella saldatura a punti del corpo dell'automobile, il processo della saldatura a punti per i grandi contenitori di lamiera sottile ha una vasta gamma di applicazioni ed è un apparecchio per saldare indispensabile.
| Oggetto/modelli | Unità | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potere a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente massima di cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondario scarichi la tensione | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tensione a 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distanza fra le armi | Millimetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength agli elettrodi | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Corsa avanti | Millimetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke del cilindro | Millimetro |
70
|
50
|
100 | 50 | 100 | 50 |
| Lunghezza massima del braccio | Millimetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Rifornimento dell'aria compressa | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Spessore massimo dello strato di acciaio dolce con il braccio di min.length s | Millimetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con le armi di 500mm | Millimetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Con le armi di lunghezza massima | Millimetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del cavo trasversale | Millimetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Perdita di pressione dell'acqua di raffreddamento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Scorrimento dell'acqua di raffreddamento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distanza, l'angolo e la lunghezza del braccio di saldatura possono essere fatti secondo le richieste dei clienti.
Caratteristiche:
1. Elettricità leggera, facile da operare e di risparmio.
2. Le tenaglie di saldatura su misura, il braccio di saldatura più lungo sono 1300mm ed il più breve è 220mm.
3. Le linee elettriche collegate, le linee di controllo, i tubi adduttori di presa di acqua, i tubi di scarico di acqua ed i tubi di gas sono impacchettati uniformemente insieme. I piatti protettivi sono forniti da entrambi i lati del trasformatore e del cilindro completamente per proteggere la sicurezza dell'operatore.
4. Il meccanismo di rotazione del disco rotatorio adotta un cuscinetto a sfera con una gabbia, che è flessibile nella rotazione, durevole, quasi senza usura e non richiede lubrificazione. Anteriore e posteriore il dispositivo di regolazione dell'equilibrio ed il dispositivo di bloccaggio del freno sono facili da operare, veloci, sicuri ed affidabili.
Principio di funzionamento
Il pezzo in lavorazione è pressurizzato e stimolato fra gli elettrodi superiori e più bassi ed avere saldatura di resistenza.
Quando la resistenza della parte di saldatura è R (Ω), il corrente di saldatura è io (A) ed il potere in tempo è t (sec), secondo la formula: la I corrente che il materiale del metallo con certo valore R della resistenza attraversa nei limiti di certo tempo t riscalda dovuto la resistenza ed il calore generato è Q. La corrente della resistenza del metallo è usata per riscaldare il metallo fuso e poi il metallo è raffreddato, cristallizzato e collegato sotto pressione. Ciò è chiamata saldatura di resistenza.
Il braccio di saldatura può essere personalizzato
Panoramica della struttura di prodotto
Questa serie di saldatrice pricipalmente è composta di trasformatore di saldatura, di sistema del circuito del gas (pressurizzazione), di sistema del circuito dell'acqua (raffreddarsi), di tenaglie di saldatura, di regolatore della saldatura di resistenza e di meccanismo di moto. Secondo la forma del pezzo in lavorazione da saldare e le condizioni di gestione della saldatrice, le tenaglie di saldatura hanno varie forme strutturali.
Il tipo saldatrice di X è adatto a saldatura sul piano orizzontale o vicino al piano orizzontale e la saldatrice di tipo C è adatta a saldatura sull'aereo verticale o vicino all'aereo verticale. La forma delle tenaglie di saldatura può essere progettata secondo le esigenze degli utenti.
Dettagli
Uso & installazione
Applicazione del prodotto
