| Luogo di origine: | La Cina |
|---|---|
| Marca: | XWH |
| Certificazione: | CE |
| Numero di modello: | DN2 |
| Quantità di ordine minimo: | 1 insieme |
| Prezzo: | $4500- $6000.00 |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 500 insieme/insiemi alla settimana |
| Nome di prodotto: | saldatore di alluminio portatile | Applicazione: | produzione automobilistica |
|---|---|---|---|
| Funzione: | Saldatore della mano | MOQ: | 1 insieme |
| Max. Welding Thickness: | 5+5 millimetri | Caratteristica: | Saldatura portatile |
| Dopo servizio della garanzia: | Supporto tecnico video, supporto online e parti di ricambio | Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
| Evidenziare: | Saldatore portatile del filo di acciaio piccolo,piccolo saldatore portatile 380V,Saldatore a punti portatile 0.5MPA |
||
Descrizione di prodotto

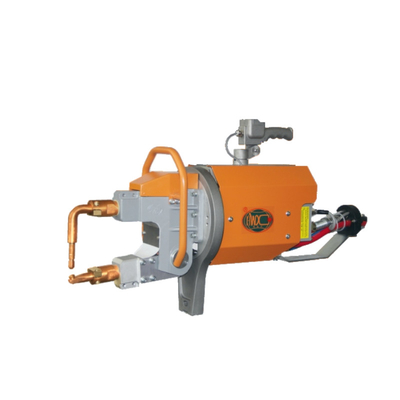

La macchina portatile della saldatura a punti usa il calore della resistenza generato dalla corrente che attraversa il gruppo saldato come fonte di calore per la saldatura sotto pressione. Pricipalmente usato per saldatura a punti delle parti d'acciaio a basso tenore di carbonio delle strutture sottili del piatto.
Le macchine portatili della saldatura a punti generalmente sono sospese nell'aria e sono collegate alle tenaglie di saldatura attraverso i cavi flessibili. Le tenaglie di saldatura della macchina portatile della saldatura a punti hanno varie forme strutturali da scegliere da, in modo dalla macchina portatile della saldatura a punti ha una forte adattabilità per i grandi pezzi in lavorazione che sono inopportuni da muoversi, i pezzi in lavorazione con le forme complesse, o i pezzi in lavorazione che devono essere attaccati sul dispositivo per saldatura a punti. Nella saldatura a punti del corpo dell'automobile, il processo della saldatura a punti per i grandi contenitori di lamiera sottile ha una vasta gamma di applicazioni ed è un apparecchio per saldare indispensabile.
| Oggetto/modelli | Unità | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potere a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente massima di cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Secondario scarichi la tensione | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
| Tensione a 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Distanza fra le armi | Millimetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| Max.strength agli elettrodi | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| Corsa avanti | Millimetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.stroke del cilindro | Millimetro |
70
|
50
|
100 | 50 | 100 | 50 |
| Lunghezza massima del braccio | Millimetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
| Rifornimento dell'aria compressa | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Spessore massimo dello strato di acciaio dolce con il braccio di min.length s | Millimetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con le armi di 500mm | Millimetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Con le armi di lunghezza massima | Millimetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del cavo trasversale | Millimetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Perdita di pressione dell'acqua di raffreddamento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| Scorrimento dell'acqua di raffreddamento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distanza, l'angolo e la lunghezza del braccio di saldatura possono essere fatti secondo le richieste dei clienti.
Caratteristiche:
1. La macchina può girare 360°as che la piattaforma girevole è configurata con i cuscinetti.
2. Le tenaglie di saldatura su misura, il braccio di saldatura più lungo sono 1300mm ed il più breve è 220mm.
3. L'intelaiatura integrata della macchina della saldatura a punti è fatta della lega di alluminio che fonde sotto pressione ZL104 materiale ed è fabbricata da un centro di lavorazione. La sua elaborazione di alta precisione e completamente automatica assicura la consistenza di prodotto.
4. dovuto la densità e la temperatura elevata a corrente forte del giunto della lega per saldatura del gruppo saldato, il controllo preciso del tempo acceso dal regolatore della saldatrice permette che il giunto della lega per saldatura ottenga una dimensione riproducibile della pepita, che può adattarsi alla saldatura dei tipi multipli degli stessi o i metalli differenti ed i piatti d'acciaio rivestiti.
Principio di funzionamento
Il pezzo in lavorazione è pressurizzato e stimolato fra gli elettrodi superiori e più bassi ed avere saldatura di resistenza.
Quando la resistenza della parte di saldatura è R (Ω), il corrente di saldatura è io (A) ed il potere in tempo è t (sec), secondo la formula: la I corrente che il materiale del metallo con certo valore R della resistenza attraversa nei limiti di certo tempo t riscalda dovuto la resistenza ed il calore generato è Q. La corrente della resistenza del metallo è usata per riscaldare il metallo fuso e poi il metallo è raffreddato, cristallizzato e collegato sotto pressione. Ciò è chiamata saldatura di resistenza.
Il braccio di saldatura può essere personalizzato
Panoramica della struttura di prodotto
Questa serie di saldatrice pricipalmente è composta di trasformatore di saldatura, di sistema del circuito del gas (pressurizzazione), di sistema del circuito dell'acqua (raffreddarsi), di tenaglie di saldatura, di regolatore della saldatura di resistenza e di meccanismo di moto. Secondo la forma del pezzo in lavorazione da saldare e le condizioni di gestione della saldatrice, le tenaglie di saldatura hanno varie forme strutturali.
Il tipo saldatrice di X è adatto a saldatura sul piano orizzontale o vicino al piano orizzontale e la saldatrice di tipo C è adatta a saldatura sull'aereo verticale o vicino all'aereo verticale. La forma delle tenaglie di saldatura può essere progettata secondo le esigenze degli utenti.
