Luogo di origine: | La Cina |
---|---|
Marca: | XWH |
Certificazione: | CE |
Numero di modello: | DN2 |
Quantità di ordine minimo: | 1 insieme |
Prezzo: | $6000 - $6500.00 |
Imballaggi particolari: | Caso di legno |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 500 insieme/insiemi alla settimana |
Nome di prodotto: | saldatrice portatile 220v | Funzione: | Punto Weldinng |
---|---|---|---|
Capacità stimata: | 60KVA, 80KVA, 100KVA, | Tipo della macchina: | Saldatrice di resistenza |
Caratteristica: | Operazione facile | Max. Welding Thickness: | 5+5 millimetri |
Duty cycle stimato: | 50% | Peso (chilogrammi): | 60KG |
Evidenziare: | Saldatore di alluminio portatile del punto,saldatore di alluminio portatile 220v,Macchina portatile della saldatura a punti 1KHZ |

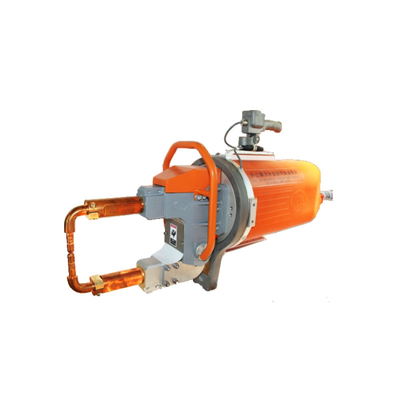

Descrizione di prodotto
La macchina portatile della saldatura a punti adotta una progettazione modulare, integrante i dispositivi pertinenti quali i trasformatori di saldatura, bombole, elettrovalvole, distributori commerciali del gas e dell'acqua, anelli e bretelle giranti, sistemi d'equilibratura e manopole di comando. Il circuito elettrico principale usa un input trifase di CA 380V/50HZ. Dopo avere entrato nel regolatore della saldatura di resistenza dell'invertitore di frequenza intermedia, la corrente alternata trifase si trasforma in in corrente continua tramite un circuito della rettifica e poi attraversa un circuito di invertitore composto di dispositivi di commutazione di potenza (IGBTs) per trasformarsi in in uscita dell'onda quadra di CA di frequenza intermedia 1KHZ. Dopo la riduzione da un trasformatore, la corrente alternata trifase è rettificata in alimentatore in CC all'elettrodo per la saldatura del pezzo in lavorazione. Il regolatore dell'invertitore di frequenza intermedia usa la modulazione di larghezza corrente di impulso e di risposte (PWM) per ottenere l'uscita corrente stabile per soddisfare le richieste di saldatura delle specifiche.
Oggetto/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
potere a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
Secondario scarichi la tensione | V | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 |
Tensione a 50Hz/60Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
Distanza fra le armi | Millimetro |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
Max.strength agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Corsa avanti | Millimetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke | Millimetro | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
Lunghezza massima del braccio | Millimetro | 500 | 500 | 600 | 500 | 600 | 500 |
Rifornimento dell'aria compressa | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Spessore massimo dello strato di acciaio dolce con il braccio di min.length s | Millimetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Con le armi di 500mm | Millimetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Con le armi di lunghezza massima | Millimetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Massimo del cavo trasversale | Millimetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Perdita di pressione dell'acqua di raffreddamento | MPA | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Scorrimento dell'acqua di raffreddamento | l/min | 8 | 8 | 8 | 8 | 8 | 8 |
* la distanza, l'angolo e la lunghezza del braccio di saldatura possono essere fatti secondo le richieste dei clienti.
Caratteristiche:
1. Input di potere trifase, alta frequenza operativa, perdita bassa del trasformatore ed effetto economizzatore d'energia significativo
2. Il trasformatore può spettare a 300kva, il trasformatore che la marca secondaria del tubo è ABB
3. Può saldare il piatto ad alta resistenza, il metallo di alluminio e galvanizzato ed altri materiali, avendo un buon effetto saldare
4. La corrente di saldatura è CC, con alta accuratezza di controllo, induttanza correnta d'uscita e bassa stabile ed il piccolo spruzzo
5. le coperture di plastica completamente incluse sono più sicure
6. Il regolatore può controllare due tenaglie di saldatura
7. Auto-adattabile allo spessore del piatto del pezzo in lavorazione
Applicazione:
La macchina portatile della saldatura a punti è ampiamente usata nell'automobile, nel motociclo, nell'aviazione, nelle componenti strutturali della lamiera sottile, nell'attrezzatura medica, nelle macchine industriali della luce, negli elettrodomestici ed in altri campi. E può strato del acciaio al carbonio della saldatura, la lamiera di acciaio rivestita, lo strato di acciaio inossidabile, lamiera sottile di alluminio.

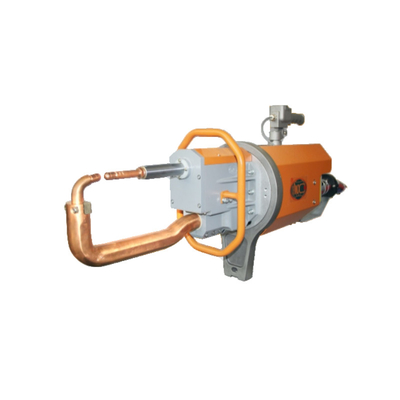

Strutture generali
Armi dell'elettrodo di Mutiple
Uso & installazione
Applicazione del prodotto
