| Luogo di origine: | Cina |
|---|---|
| Marca: | XWH |
| Certificazione: | CE |
| Numero di modello: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | USD35000-USD40000 |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 set/mese |
| Nome di prodotto: | Saldatori a punti fissi della porta a prova di fuoco automatica piena | Materiale di saldatura: | Acciaio Rame Alluminio |
|---|---|---|---|
| Caratteristica: | Corrente di saldatura stabile | Tipo di macchina: | Saldatrice a resistenza |
| Applicazione: | Industriale | MOQ: | 1 set |
| Dopo il servizio di garanzia: | Supporto tecnico video, supporto online e parti di ricambio | Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
| Evidenziare: | macchina della saldatura a punti della rete metallica 220V,Saldatore a punti d'acciaio della porta del Plc |
||

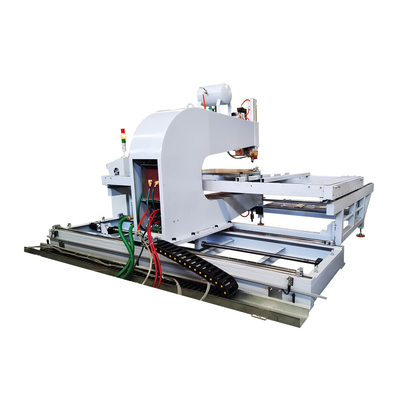

Automatico del tubo rete il saldatore a punti d'acciaio della porta della saldatrice della saldatura a punti 220V
Introduzione di prodotto
La macchina fissa della saldatura a punti è personalizzata per la porta a prova di fuoco. La saldatrice è composta di scaffale, piattaforma commovente del pezzo in lavorazione, meccanismo muoventesi della saldatrice, elettrodi superiori e più bassi, trasformatore di saldatura, regolatore della saldatrice, regolatore dello SpA, sistema a circuito chiuso dell'aria, sistema a circuito chiuso dell'acqua di raffreddamento ed altre componenti.
Parametri tecnici
| Modelli/oggetto | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Potere stimato (KVA) | 160 | 200 | 250 |
| Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente massima di cortocircuito (KA) | 40 | 40 | 45 |
| Forza massima (n) | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 500 |
| Corsa avanti (millimetri) | 80 | 80 | 80 |
| Consumo di raffreddamento (l/min) | 20 | 20 | 20 |
| Capacità di Max.welding (millimetro) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantaggi
1. La parte superiore della struttura della macchina e lato negativo stabili degli elettrodi applicano il modo di pressione con il colpo di aiuto. L'efficienza di saldatura è molto più alta.
2. Il trasformatore della saldatrice adotta la saldatrice speciale della resistenza, il silicio che la fetta d'acciaio è descritta di alto magnetico: il raffreddato ad acqua interno con forza; più forte potere ed alto rapporto di dovere.
3. Controllato dal microcomputer e dalla latta ha conservato al massimo 16 insiemi delle regolazioni di saldatura, che è abbastanza conveniente per i generi differenti di strati di saldatura.
4. Possa ampiamente usato in dado, i perni, gli strumenti di traffico, gli elementi della famiglia, automobili. E può essere l'acciaio a basso tenore di carbonio saldato, acciaio inossidabile, l'acciaio rivestito, nastro metallico non ferroso, strato, tubo, ecc.
Struttura
Componenti della saldatrice:
La macchina della saldatura a punti della porta antincendio consiste di una struttura, una piattaforma commovente del pezzo in lavorazione, un meccanismo muoventesi della saldatrice, elettrodi superiori e più bassi, un trasformatore di saldatura e un regolatore della saldatrice, regolatore dello SpA, sistema a circuito chiuso dell'aria, sistema a circuito chiuso dell'acqua di raffreddamento ed altre componenti.
Meccanismo di trasmissione pneumatico:
Quando la macchina della saldatura a punti della porta antincendio è utilizzata per saldare, l'abbassamento dell'elettrodo superiore e la pressatura del gruppo saldato sono realizzati dal meccanismo di trasmissione pneumatico, il meccanismo sono composti di cilindro, di pistone, di anello sigillante sigillante della barretta di guida, dell'anello, ecc.
Sistema a circuito chiuso dell'aria:
Il sistema a circuito chiuso dell'aria è composto di valvola a sfera, di filtro dell'aria, di valvola di riduzione della pressione, di atomizzatore dell'olio, di valvola per aria elettromagnetica, di cilindro, ecc.
Principio di funzionamento
Installi il pezzo in lavorazione: il blocchetto di posizionamento posteriore ed il giusto blocchetto di posizionamento sono utilizzati come il blocchetto di posizionamento di riferimento. per regolare, le necessità allo zero assoluto del motore di essere corretto. Altri blocchetti di posizionamento possono essere regolato vicino al pezzo in lavorazione. Il blocchetto di posizionamento di galleggiamento laterale preme insieme la struttura del pezzo in lavorazione e del pannello per evitare lo spostamento del punto di saldatura. (La vite di serraggio manuale ripara il pezzo in lavorazione sul blocchetto di posizionamento di galleggiamento laterale).
Saldatura: dopo l'inizio il commutatore (automatico) è premuto, il programma automaticamente controlla l'azione dell'attrezzatura per completare il prodotto fino a premere il tasto di arresto.
Funzioni del sistema di controllo
Le funzioni specifiche sono come segue:
tempo di saldatura 1.The: può essere messo per controllare esattamente il tempo di saldatura con IGBT, che fornisce le condizioni necessarie per la consistenza di saldatura.
2. La funzione corrente costante: può realizzare la funzione corrente costante con il controllo di IGBT, che risolve il problema fondamentale che la saldatura ordinaria di immagazzinamento dell'energia non può controllare la corrente di saldatura.
3. Impulsi multipli di scarico: abbia tre impulsi di saldatura: preriscaldamento, saldando e temperare. L'impulso di saldatura può essere ciclato ed il numero dei cicli può essere fissato a 99 al massimo.
4. Esposizione della corrente di saldatura: l'efficace valore ed il valore di picco della corrente di saldatura possono essere visualizzati dopo la saldatura.

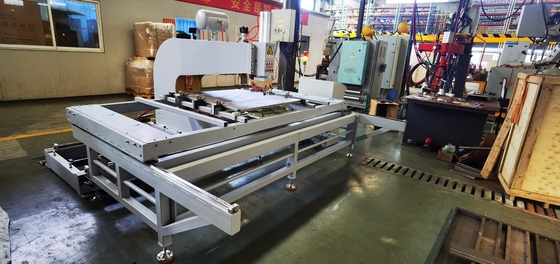

Immagini
Applicazione
