| Luogo di origine: | Cina |
|---|---|
| Marca: | XWH |
| Certificazione: | CE |
| Numero di modello: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | USD35000-USD40000 |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 15 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 set/mese |
| Nome di prodotto: | Saldatori a punti fissi della porta a prova di fuoco automatica piena | Materiale di saldatura: | Acciaio inossidabile di alluminio del metallo della lega |
|---|---|---|---|
| Funzione: | Saldatura a punti | Tipo di macchina: | Saldatura automatica su entrambi i lati |
| Tipo: | Controllo del touch screen | MOQ: | 1 set |
| Dopo il servizio di garanzia: | Supporto tecnico video, supporto online e parti di ricambio | Servizio post-vendita fornito: | Pezzi di ricambio gratuiti, installazione sul campo, messa in servizio e formazione |
| Evidenziare: | Metropolitana di rame Mesh Welding Machine di HF,Macchine a prova di fuoco del cavo della saldatura a punti |
||
La metropolitana di rame di HF Mesh Welding Machine Welding Wire lavora il saldatore a punti a macchina Automatic
Introduzione di prodotto
La macchina fissa della saldatura a punti è personalizzata per la porta a prova di fuoco. La saldatrice è composta di scaffale, piattaforma commovente del pezzo in lavorazione, meccanismo muoventesi della saldatrice, elettrodi superiori e più bassi, trasformatore di saldatura, regolatore della saldatrice, regolatore dello SpA, sistema a circuito chiuso dell'aria, sistema a circuito chiuso dell'acqua di raffreddamento ed altre componenti.
Parametri tecnici
| Modelli/oggetto | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Potere stimato (KVA) | 160 | 200 | 250 |
| Input di potere (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente massima di cortocircuito (KA) | 40 | 40 | 45 |
| Forza massima (n) | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo (millimetri) | 450 | 450 | 500 |
| Corsa avanti (millimetri) | 80 | 80 | 80 |
| Consumo di raffreddamento (l/min) | 20 | 20 | 20 |
| Capacità di Max.welding (millimetro) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantaggi
1. La parte superiore della struttura della macchina e lato negativo stabili degli elettrodi applicano il modo di pressione con il colpo di aiuto. L'efficienza di saldatura è molto più alta.
2. Il trasformatore della saldatrice adotta la saldatrice speciale della resistenza, il silicio che la fetta d'acciaio è descritta di alto magnetico: il raffreddato ad acqua interno con forza; più forte potere ed alto rapporto di dovere.
3. Controllato dal microcomputer e dalla latta ha conservato al massimo 16 insiemi delle regolazioni di saldatura, che è abbastanza conveniente per i generi differenti di strati di saldatura.
4. Possa ampiamente usato in dado, i perni, gli strumenti di traffico, gli elementi della famiglia, automobili. E può essere l'acciaio a basso tenore di carbonio saldato, acciaio inossidabile, l'acciaio rivestito, nastro metallico non ferroso, strato, tubo, ecc.
Struttura
Componenti della saldatrice:
La macchina della saldatura a punti della porta antincendio consiste di una struttura, una piattaforma commovente del pezzo in lavorazione, un meccanismo muoventesi della saldatrice, elettrodi superiori e più bassi, un trasformatore di saldatura e un regolatore della saldatrice, regolatore dello SpA, sistema a circuito chiuso dell'aria, sistema a circuito chiuso dell'acqua di raffreddamento ed altre componenti.
Meccanismo di trasmissione pneumatico:
Quando la macchina della saldatura a punti della porta antincendio è utilizzata per saldare, l'abbassamento dell'elettrodo superiore e la pressatura del gruppo saldato sono realizzati dal meccanismo di trasmissione pneumatico, il meccanismo sono composti di cilindro, di pistone, di anello sigillante sigillante della barretta di guida, dell'anello, ecc.
Sistema a circuito chiuso dell'aria:
Il sistema a circuito chiuso dell'aria è composto di valvola a sfera, di filtro dell'aria, di valvola di riduzione della pressione, di atomizzatore dell'olio, di valvola per aria elettromagnetica, di cilindro, ecc.
Principio di funzionamento
Installi il pezzo in lavorazione: il blocchetto di posizionamento posteriore ed il giusto blocchetto di posizionamento sono utilizzati come il blocchetto di posizionamento di riferimento. per regolare, le necessità allo zero assoluto del motore di essere corretto. Altri blocchetti di posizionamento possono essere regolato vicino al pezzo in lavorazione. Il blocchetto di posizionamento di galleggiamento laterale preme insieme la struttura del pezzo in lavorazione e del pannello per evitare lo spostamento del punto di saldatura. (La vite di serraggio manuale ripara il pezzo in lavorazione sul blocchetto di posizionamento di galleggiamento laterale).
Saldatura: dopo l'inizio il commutatore (automatico) è premuto, il programma automaticamente controlla l'azione dell'attrezzatura per completare il prodotto fino a premere il tasto di arresto.
Misure di sicurezza
Prima di per mezzo della macchina, prego per essere sicuro di leggere questo manuale per uso corretto.

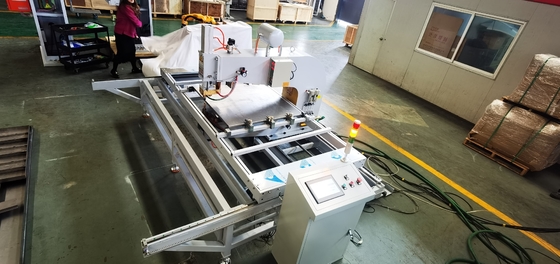

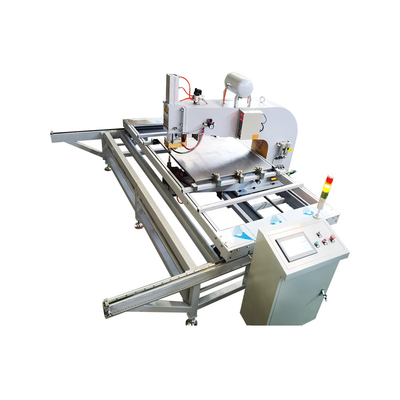

Immagini
Applicazione
