Luogo di origine: | La CINA |
---|---|
Marca: | XWH |
Certificazione: | CE |
Numero di modello: | DN2 |
Quantità di ordine minimo: | 1 INSIEME |
Prezzo: | $3500- $5000.00 |
Imballaggi particolari: | caso di legno |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 500 insieme/insiemi alla settimana |
Nome di prodotto: | saldatrice portatile di resistenza | applicazione: | Saldatore a punti automobilistico |
---|---|---|---|
Tipo: | Saldatura a punti manuale 220V/380V | MOQ: | 1 INSIEME |
Max. Welding Thickness: | 5+5 millimetri | Caratteristica: | Operazione facile |
Dopo servizio della garanzia: | Video supporto tecnico, supporto online e pezzi di ricambio | Servizio di assistenza al cliente fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
Evidenziare: | Macchina della saldatura a punti di resistenza dell'invertitore di CNC,Macchina automatica tenuta in mano della saldatura a punti del cavo,saldatore a punti portatile manuale 220V |

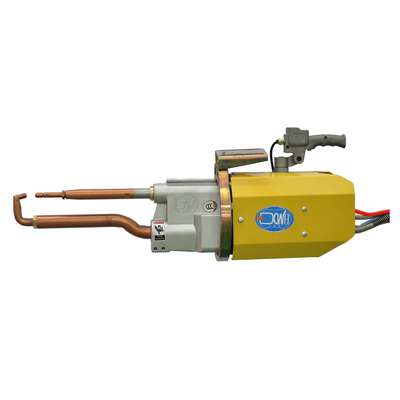

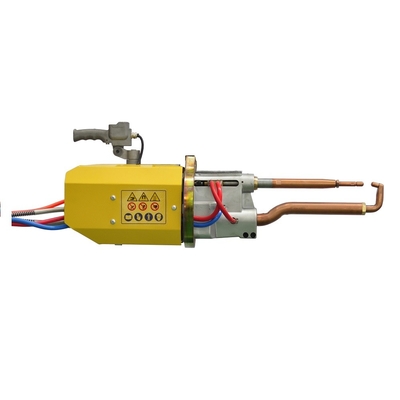

Descrizione di prodotto
La macchina portatile della saldatura a punti usa il metodo della saldatura di resistenza in cui le parti di saldatura sono montate nei giunti e sono premute fra due elettrodi colonnari ed il metallo base è fuso dal calore della resistenza per formare i giunti della lega per saldatura.
Oggetto/modelli | Unità | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
potere a 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
Corrente massima di cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
Secondario scarichi la tensione | V | 5,58 |
5,58
|
6,8
|
6,8
|
7,9
|
7,9
|
Tensione a 50Hz/60Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
Distanza fra le armi | Millimetro |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
Max.strength agli elettrodi | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
Corsa avanti | Millimetro | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke del cilindro | Millimetro |
70
|
50
|
100 | 50 | 100 | 50 |
Lunghezza massima del braccio | Millimetro |
750
|
350 | 1000 | 450 | 1100 | 500 |
Rifornimento dell'aria compressa | MPA | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Spessore massimo dello strato di acciaio dolce con il braccio di min.length s | Millimetro | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
Con le armi di 500mm | Millimetro | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
Con le armi di lunghezza massima | Millimetro | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
Massimo del cavo trasversale | Millimetro | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
Perdita di pressione dell'acqua di raffreddamento | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
Scorrimento dell'acqua di raffreddamento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* la distanza, l'angolo e la lunghezza del braccio di saldatura possono essere fatti secondo le richieste dei clienti.
Caratteristiche:
1. Elettricità leggera, facile da operare e di risparmio
2. Struttura compatta e manutenzione facile
3. La piattaforma girevole è fornita di cuscinetti e gira 360°
4. Le tenaglie di saldatura su misura, il braccio di saldatura più lungo sono 1300mm ed il più breve è 220mm
parti d'uso 5.Less ed alta prestazione costata
Principio di funzionamento
Il pezzo in lavorazione è pressurizzato e stimolato fra gli elettrodi superiori e più bassi ed avere saldatura di resistenza.
Quando la resistenza della parte di saldatura è R (Ω), il corrente di saldatura è io (A) ed il potere in tempo è t (sec), secondo la formula: la I corrente che il materiale del metallo con certo valore R della resistenza attraversa nei limiti di certo tempo t riscalda dovuto la resistenza ed il calore generato è Q. La corrente della resistenza del metallo è usata per riscaldare il metallo fuso e poi il metallo è raffreddato, cristallizzato e collegato sotto pressione. Ciò è chiamata saldatura di resistenza.
Il braccio di saldatura può essere personalizzato
Saldando nel processo di saldatura
Il processo di lavoro principale di questa saldatrice è composto di quattro procedure di base: la pressurizzazione, la saldatura, la manutenzione ed il resto e le procedure supplementari possono aggiungersi se necessario.
Saldatura: dopo un determinato ad azione ritardata, il tiristore (elemento controllato del silicio) nel regolatore è inserito ed è acceso, il lato primario del trasformatore riceve la corrente primaria controllabile ed il lato secondario del trasformatore genera la corrente di saldatura, che raggiunge l'elettrodo tramite il circuito secondario per riscaldare il pezzo in lavorazione, con conseguente fusione al contatto del pezzo in lavorazione. Questo processo è chiamato «saldatura» ed i parametri di processo sono tempo di saldatura, corrente di saldatura e pressione dell'elettrodo
