Luogo di origine: | La Cina |
---|---|
Marca: | XWH |
Numero di modello: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
Quantità di ordine minimo: | 1 |
Prezzo: | USD4500-USD6000 |
Imballaggi particolari: | Caso di legno |
Tempi di consegna: | 15 giorni lavorativi |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 50 serie/mese |
Certificazione: | CE | Nome del prodotto: | saldatore a punti fisso |
---|---|---|---|
Applicazione: | Saldatura della lamiera sottile | Funzione: | Saldatura dei pannelli delle porte |
Tipo di macchina: | Saldatrice di Resiatance | Caratteristica: | Macchine di saldatura stazionarie |
Materiale di saldatura: | Acciaio Rame Alluminio | Capacità di saldatura massima: | 6+6 mm |
Servizio post-garanzia: | Supporto tecnico video, supporto online e ricambi | Servizio post-vendita fornito: | Pezzi di ricambio, installazione del campo, incarico ed addestramento liberi |
Evidenziare: | Dispositivo di rimozione della saldatura di punto del metallo di T Antivari,estrattore dell'ammaccatura dell'automobile di aspirazione 380V,Dispositivo di rimozione della saldatura di punto del corpo del veicolo 3KW |

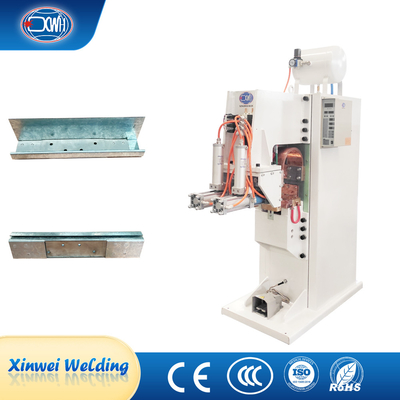

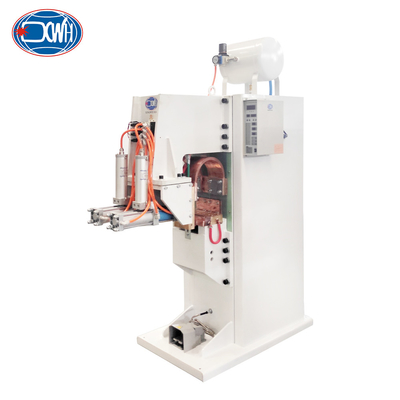

Industrial Soldadora De Punto Man Resistance Projection Spot Welding Machine (Motore di saldatura a punta con proiezione di resistenza a mano)
Descrizione del prodotto
Principio di azione di saldatura della macchina di saldatura a foglia di metallo: premere il pulsante di avvio e l'azione dell'apparecchiatura verrà completata dal controller di saldatura senza intervento manuale.Fino al completamento del punto di saldatura. Ogni testa di saldatura completa la saldatura a proiezione di 4 punti di saldatura. Un totale di 8 sporgenze sono state saldate in un processo di fissaggio. Facile per garantire la qualità di saldatura di ogni punto di saldatura.La pressione di saldatura e la corrente di saldatura di ciascuna testa di saldatura sono regolabili in modo indipendente.
Parametri tecnici
Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
Max.Capacità di saldatura acciaio A3 | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Vantaggi
1La velocità di discesa e di salita della testa di pressione può essere regolata arbitrariamente, riducendo l'impatto della pressione sul pezzo di lavoro e riducendo il rumore;
2. il cilindro combinato di canna di cilindro in lega di alluminio, anello di tenuta a bassa ammortizzazione e anello di attrito leggero, dotato di una valvola direzionale elettromagnetica a grande flusso pilota,ha una velocità di risposta più rapida e prestazioni di follow-up estremamente sensibili, raggiungendo una velocità di tocco estremamente elevata.
3Il circuito laterale secondario adotta un sedile cilindrico pressurizzato e un metodo di isolamento della parte superiore del braccio.che è conveniente per l'installazione diretta e il lavoro di saldatura nel sedile inferiore senza preoccuparsi di cortocircuitiÈ semplice e pratico.
4Il circuito di saldatura principale adotta un trasformatore di saldatura a resistenza completamente interno raffreddato ad acqua e componenti di tiristor ad alta potenza raffreddati ad acqua, con potenza di uscita elevata.La macchina di saldatura utilizza un set di controllori di saldatura, che può funzionare in tre modalità: doppia testa simultanea, doppia testa alternata e doppia testa in esecuzione separatamente.e le tre modalità possono essere commutate liberamente.
Struttura del prodotto
Immagini
Applicazione
